Nivel de temperatura.
En este caso este programa lo que hace es verificar la temperatura y ejecutar un semáforo que indique el nivel de temperatura, ya sea alta, media o baja.
Elementos del panel frontal.
Primero tenemos un vertical pointer slide que ya se ha mencionado mucho en estos ejemplos, también tenemos un termómetro, tres Round LED y varios numeric control e indicator. En este caso la mayoría ya fueron abordados, por lo tanto ya no se abordan nuevamente. (En la imagen de abajo podemos observarlo así).

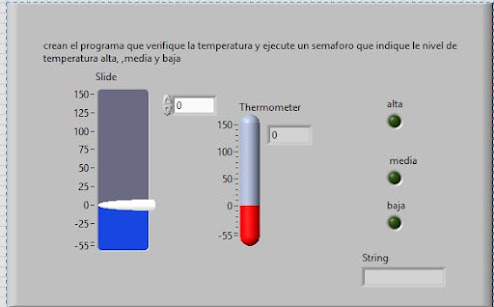

Imagen 26. Front panel
Elementos del diagrama de bloques.
En este caso tenemos los elementos ya definidos automaticamente del slide, el termometro, los numeric, los leds, además tenemos algunos elementos del ámbito comparison, que son prácticamente los símbolos de mayor, menor que, asimismo tenemos una compuerta and, que en este caso esta haciendo la operación de multiplicación, tenemos también un case structure que va hacer que muestre un mensaje de apaga el motor. (Lo podemos ver en la imagen de abajo).

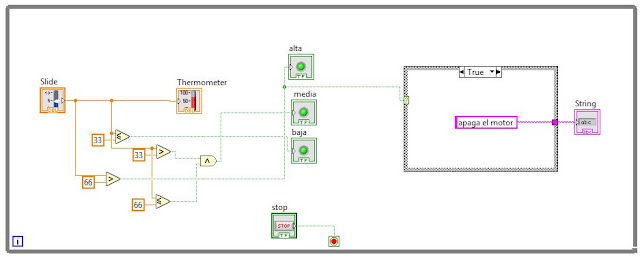

Imagen 27. Block Diagram
